摘要:禅道可视化大屏可以对系统中的数据进行提取、查询,支持对数据进行实时监控、汇总、分析,支持数据可视化。在“统计”视图“可视化”模块下,可以对内置数据集和后台数据库中的数据进行提取和查询,通过图表的方式从多个维度对数据进行呈现,通过仪表盘对图表的自由组合与排版,最终实现对数据的实时监控。

下面介绍可视化大屏的使用说明。

权限:如果在统计模块下,无法看到“可视化”,则需要先找管理员开启权限,才能正常使用该功能。

      一、数据集

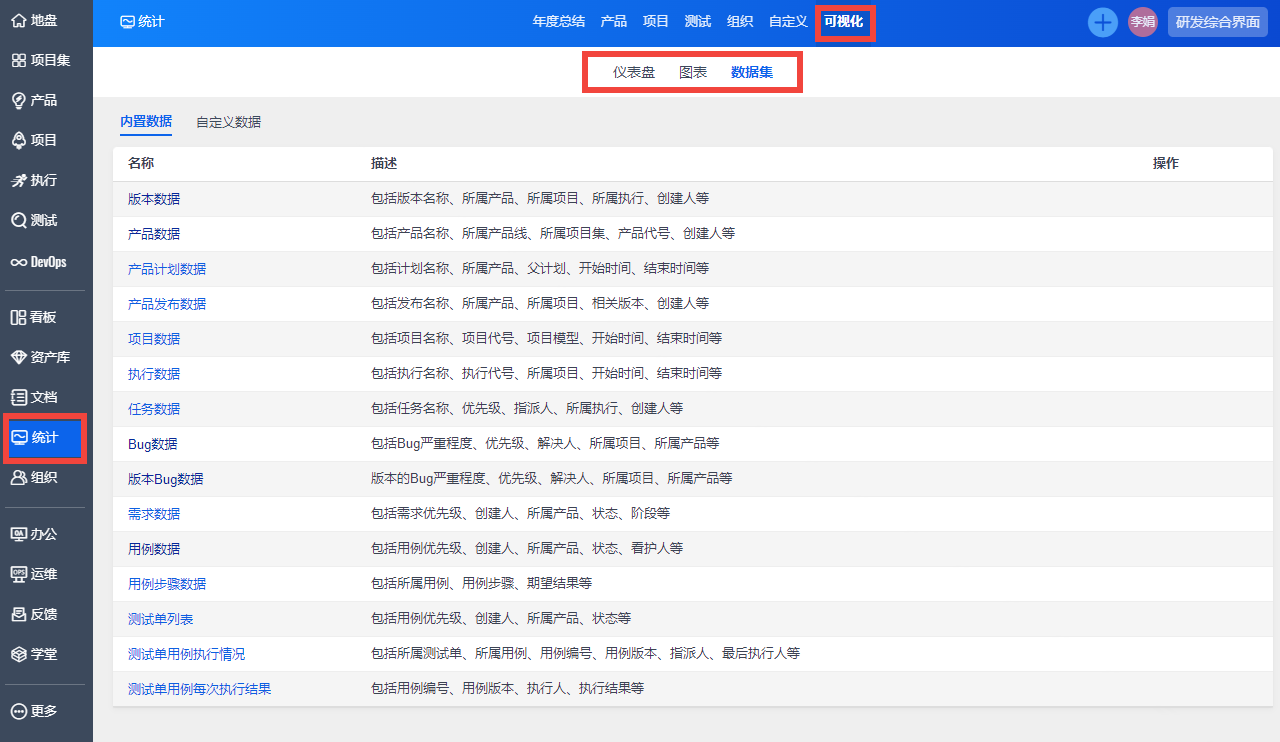

通过“统计” -“可视化”的数据集,可以查看系统内置数据,也可以通过 SQL语句对后台数据库中的数据进行查询和自定义。

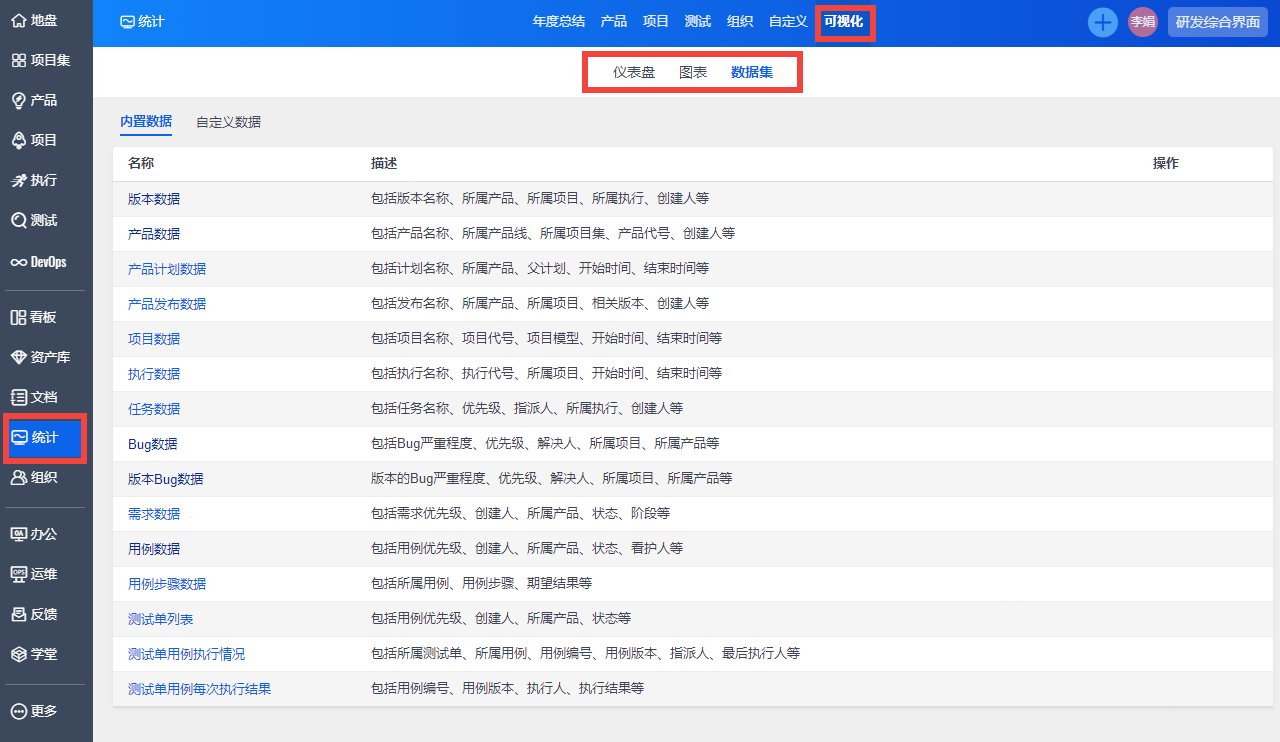

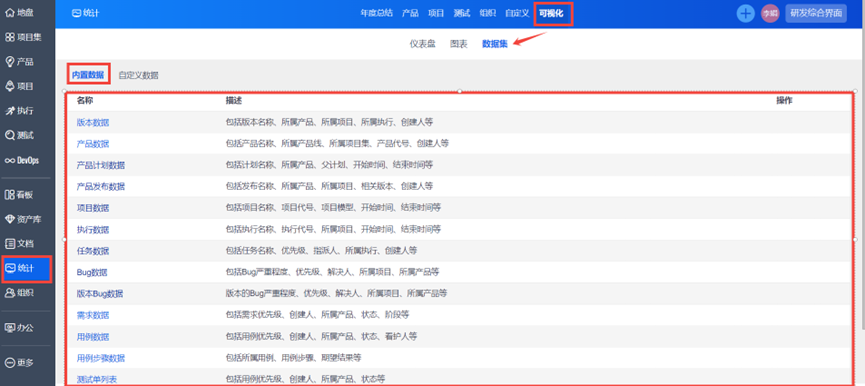

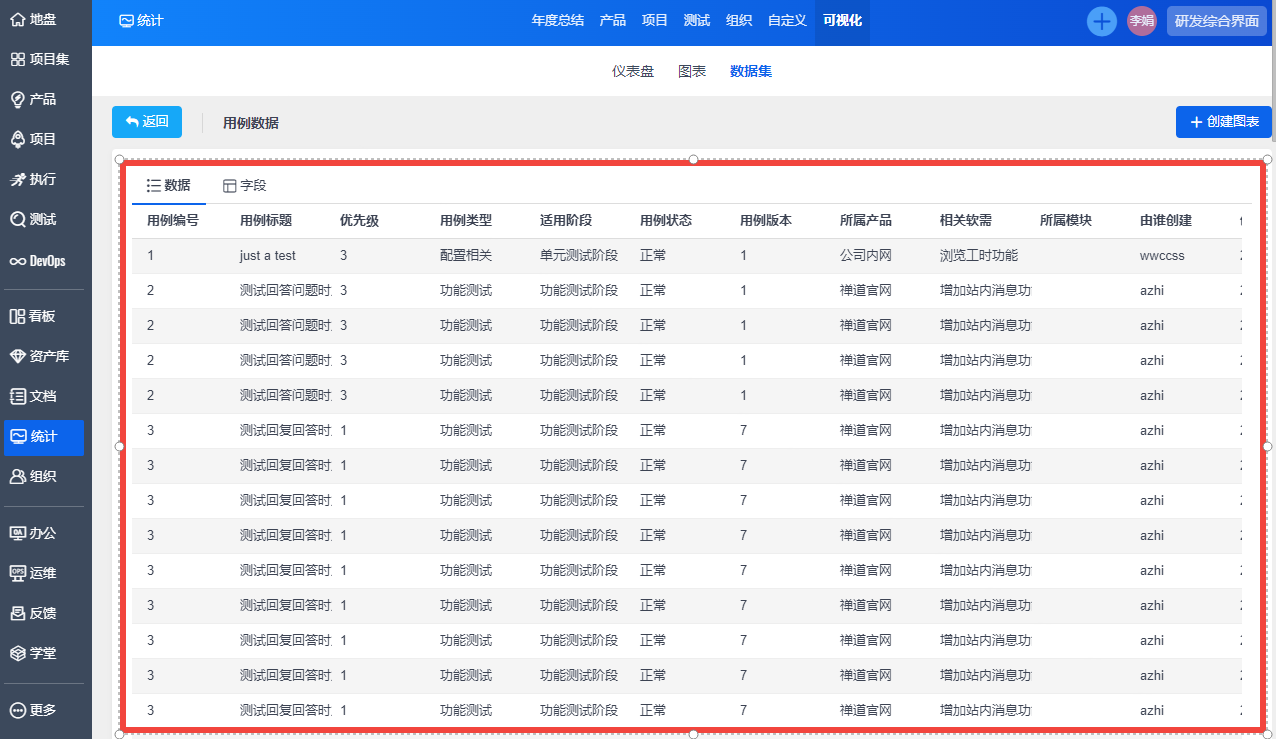

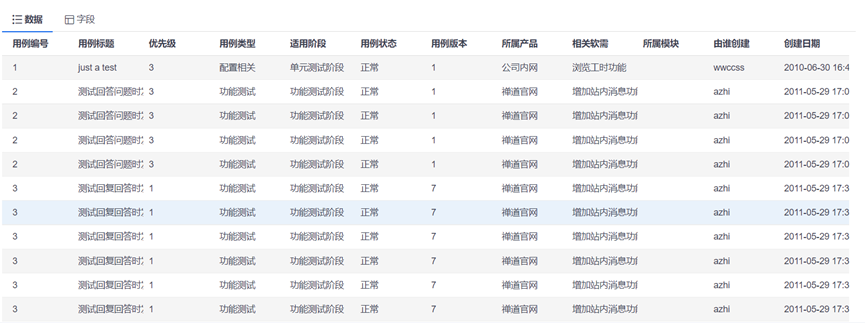

1、查看内置数据:点击内置数据列表下各数据的名称,即可查看该数据表下各个字段的详细信息。

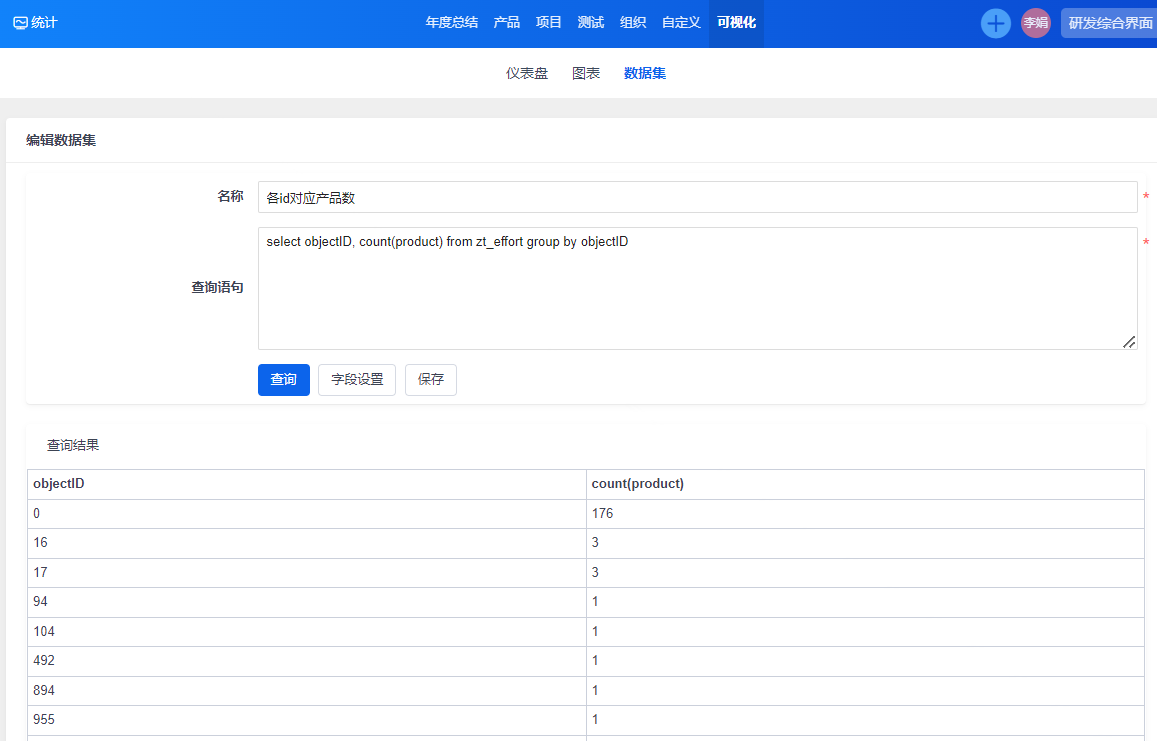

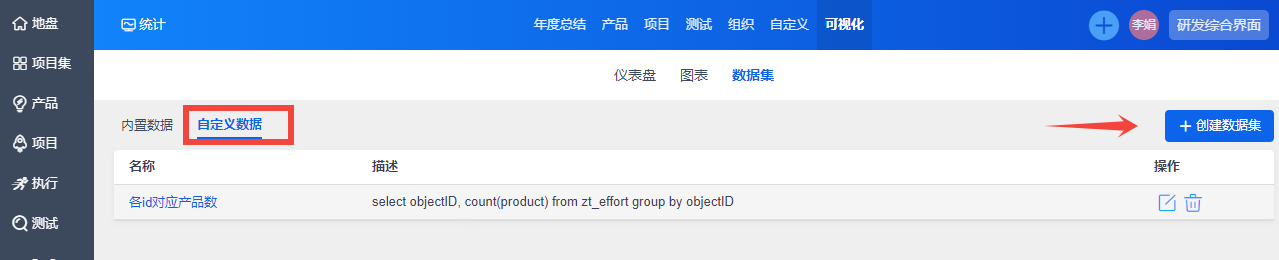

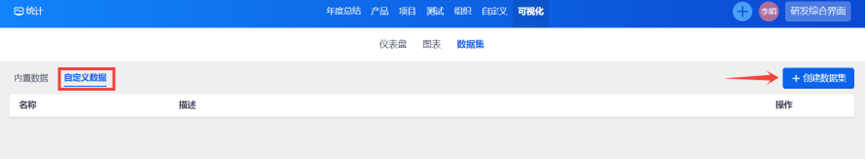

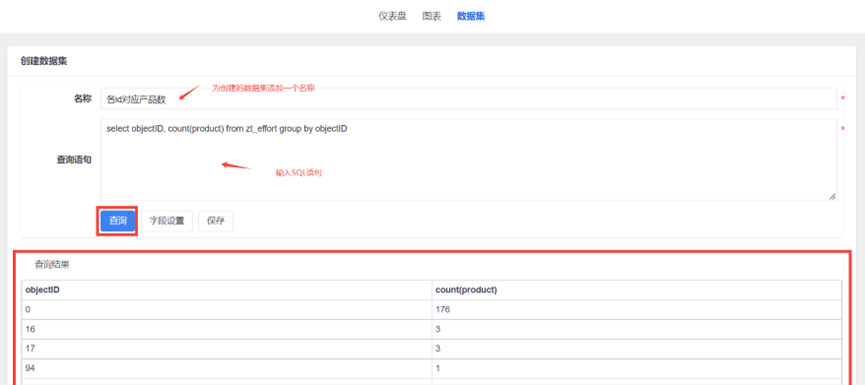

2、自定义数据:点击自定义数据下“创建数据集”按钮,可以对系统后台数据库中的数据通过 SQL语句进行查询,创建一个新的数据集;

第一步:在“名称”编辑框内为你创建的数据集添加一个名称;

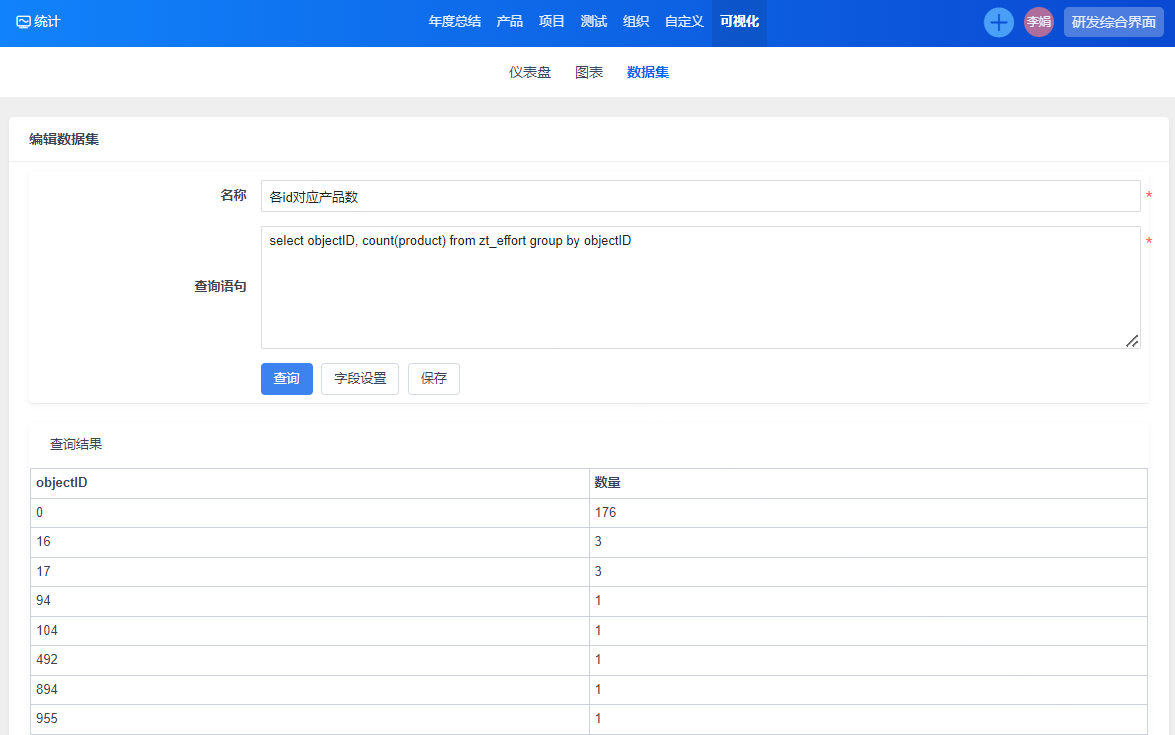

第二步:在“查询语句”编辑框内输入 SQL语句;

第三步:点击“查询”按钮查询,下方显示查询结果;

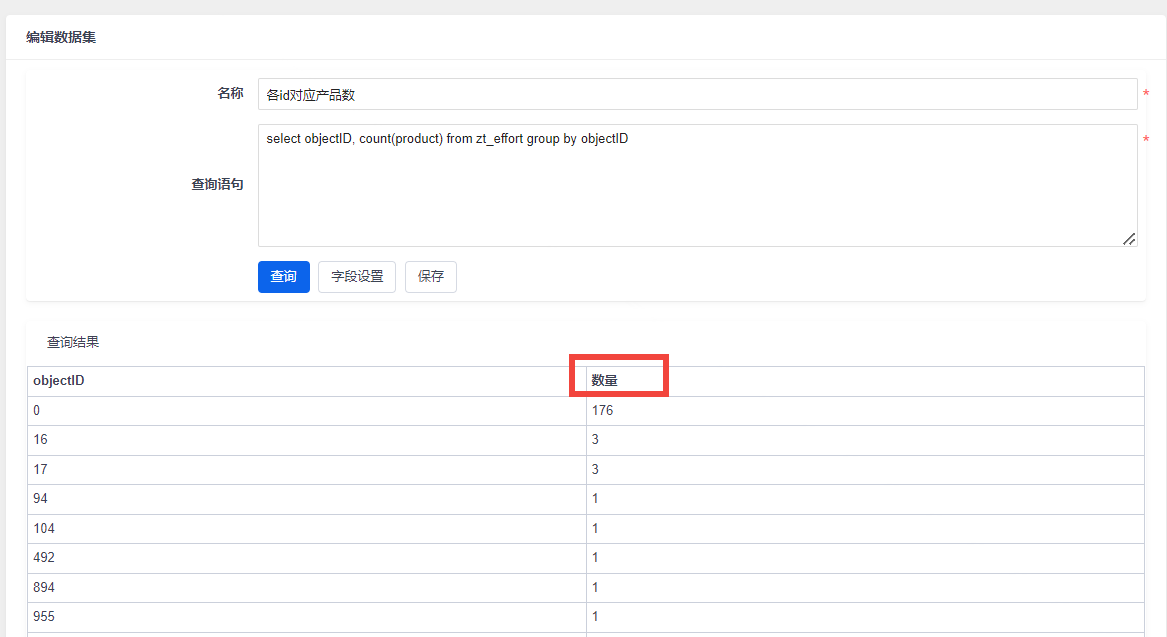

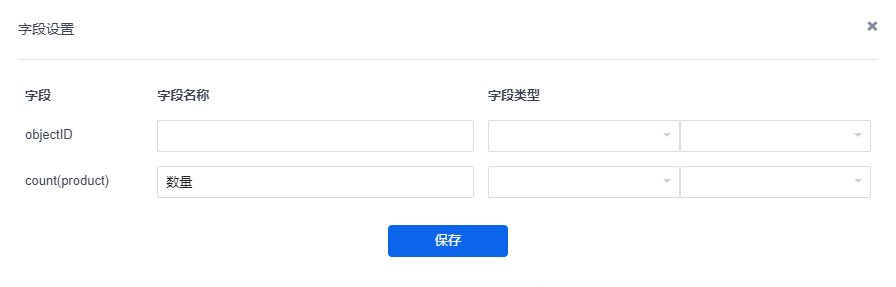

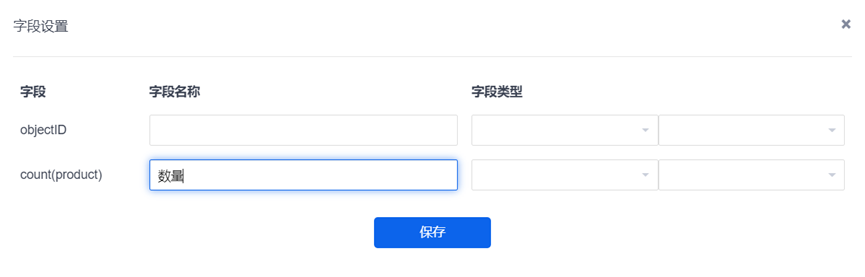

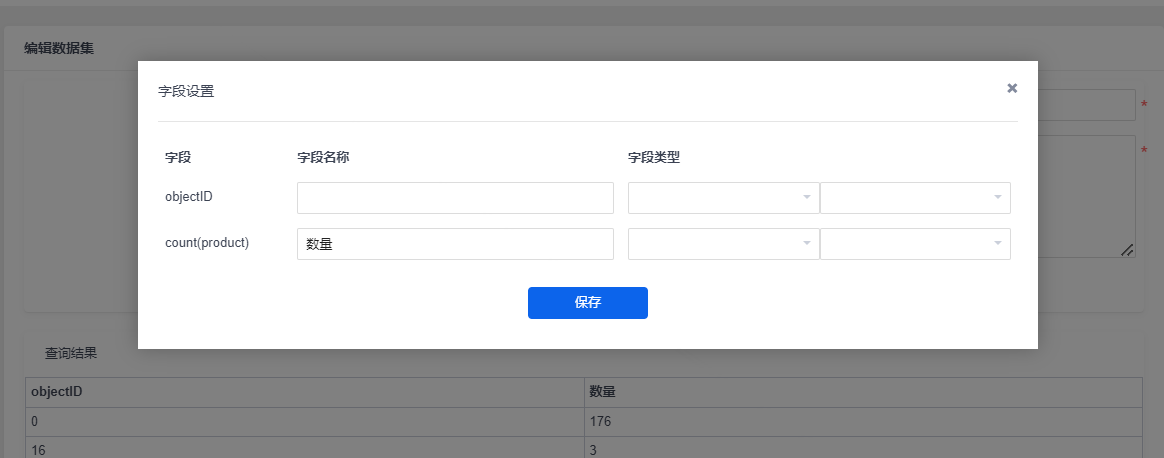

第四步:点击“字段设置”,对查询结果字段名称进行更改;

第五步:点击“保存”,保存并生成一条新的数据集;

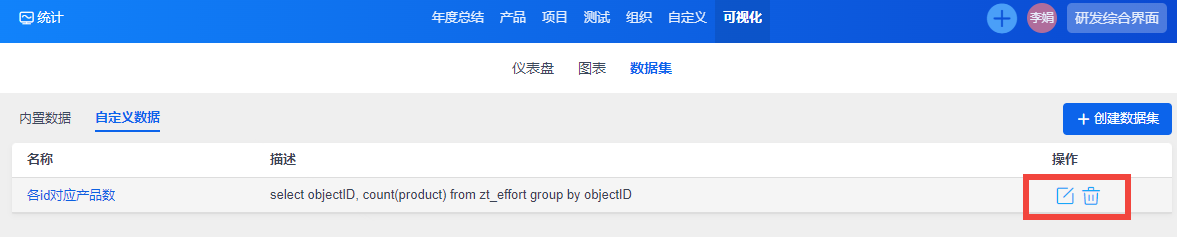

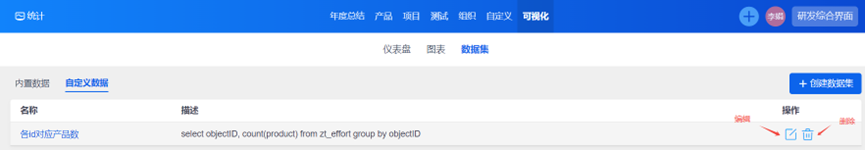

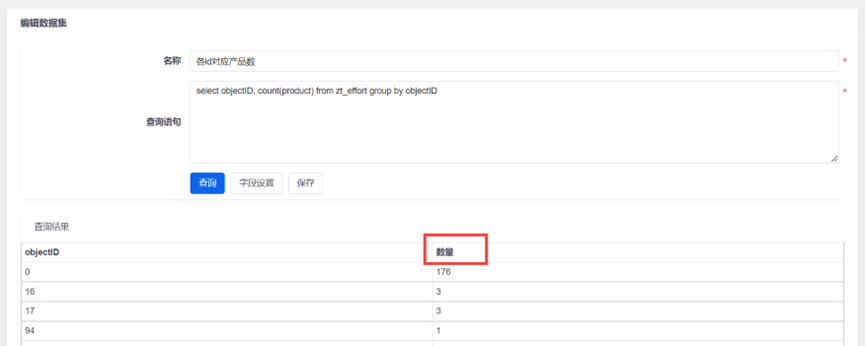

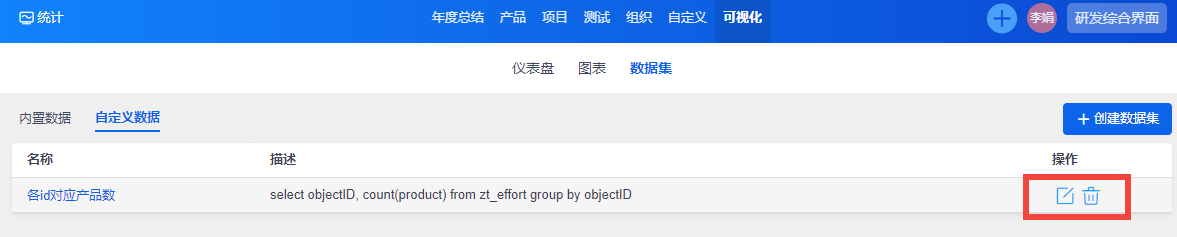

生成的新数据集会在“自定义数据”列表下出现,可以通过右侧“编辑数据集”操作按钮对数据集进行重新查询,也可点击“删除”按钮清除本条数据集。

      二、图表

通过“统计” -“可视化”的图表,可以对内置数据或自定义数据进行统计、分析和可视化。

第一步:在“可视化” -“图表”窗口下点击“创建图表”,进入创建图表页面;

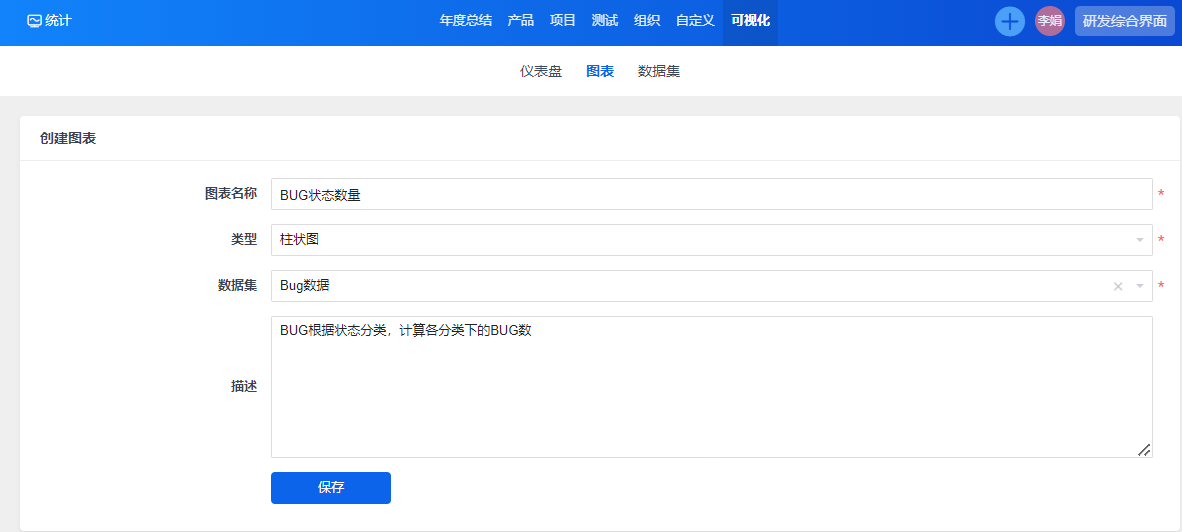

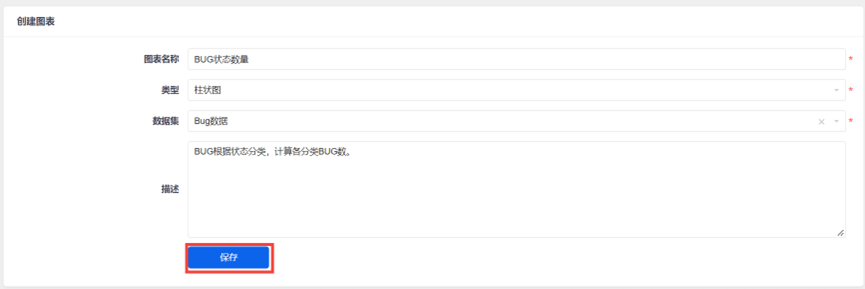

第二步:在“图表名称”处,为你的图表添加一个名字,在“类型”处下拉选择图表类型(表格、折线图、柱状图、饼图),在“数据集”处下拉选择你要统计分析的数据集,在“描述”处添加你对该图表的简要描述,最后点击保存进入图表设计界面。

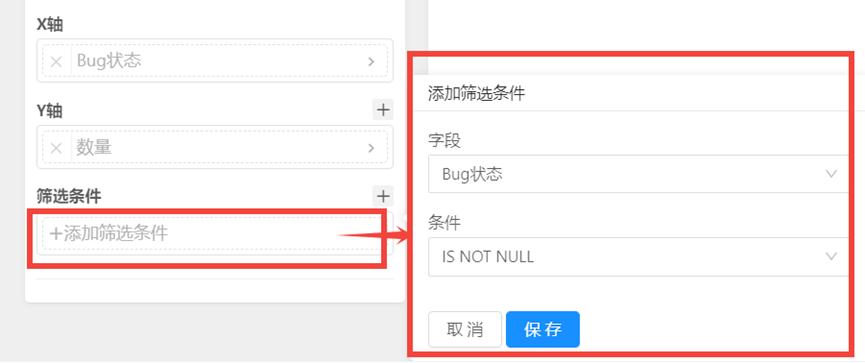

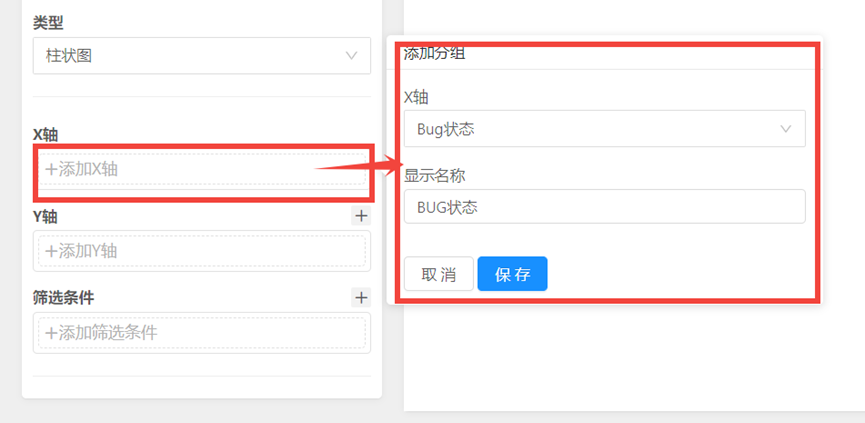

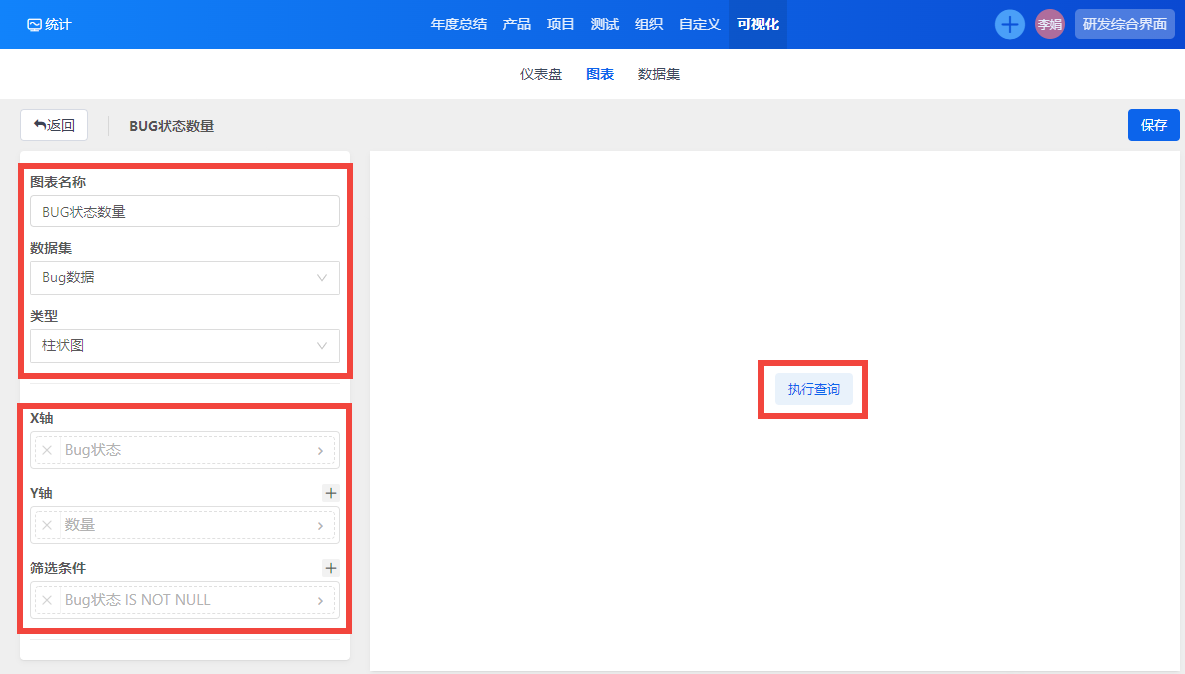

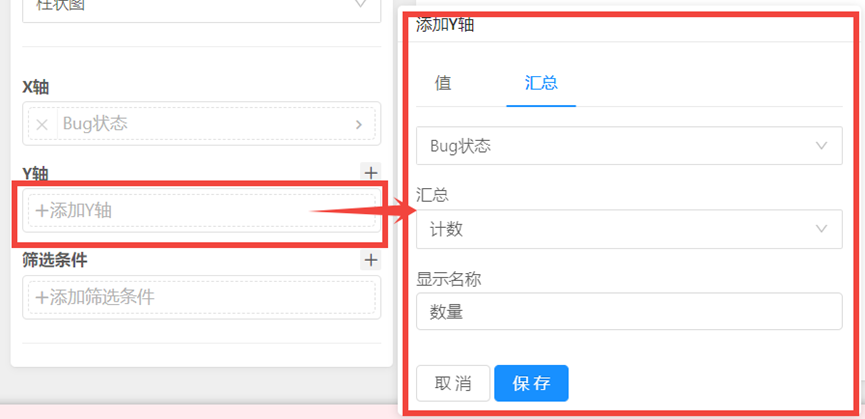

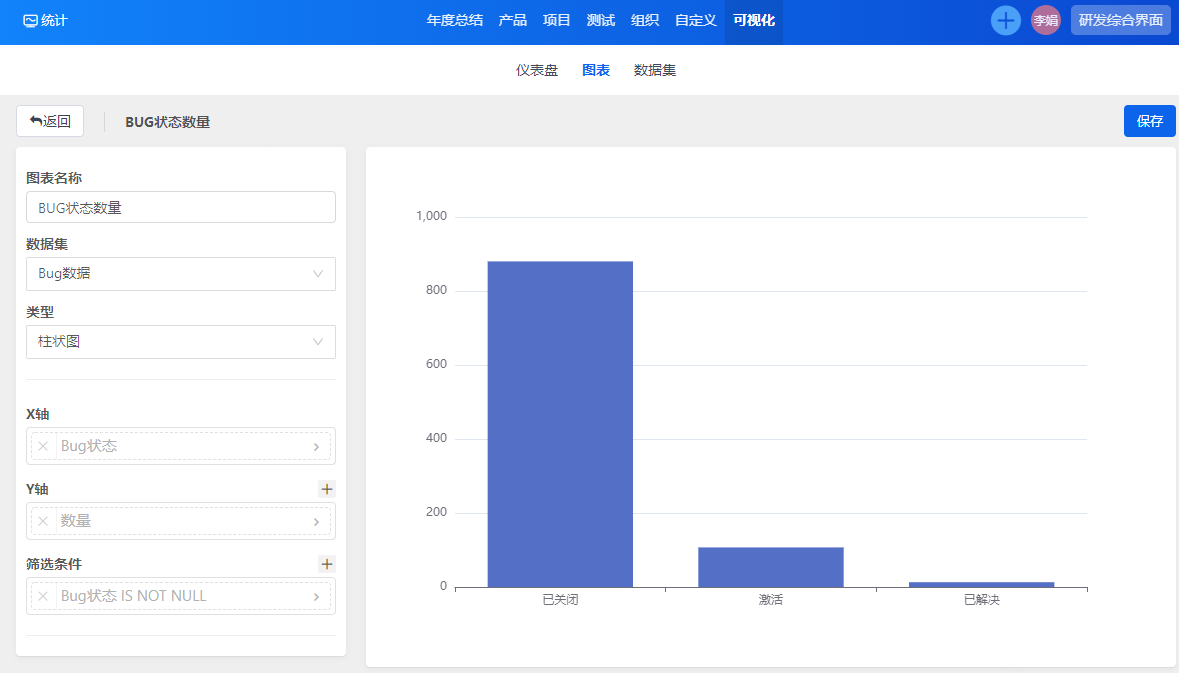

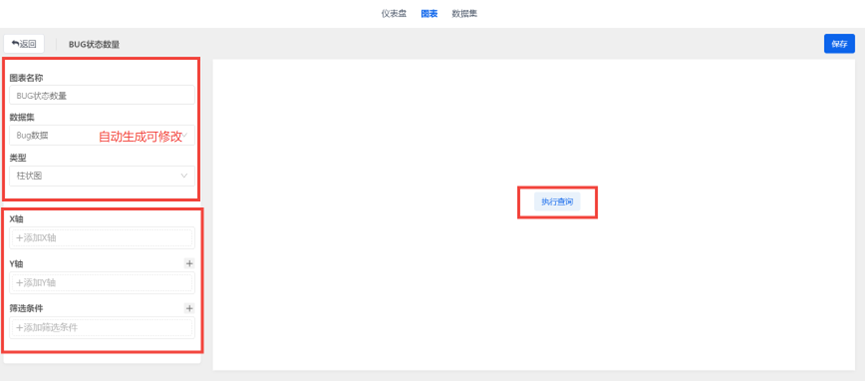

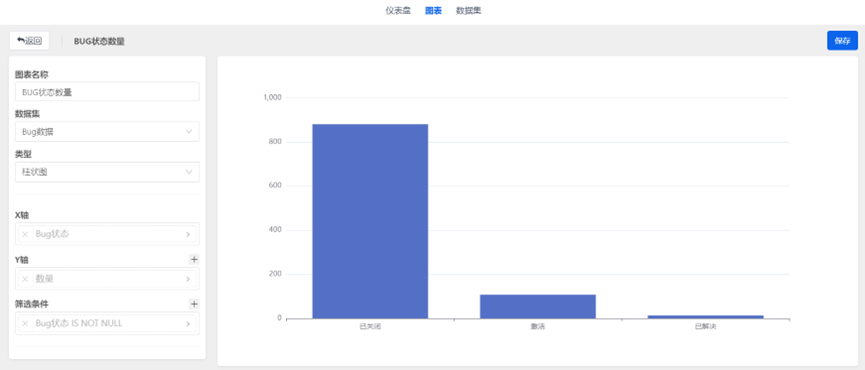

第三步:在图表设计页面中,左侧为设计区,右侧为展示区,其中左侧的“图表名称”、“数据集”和“类型”已经根据第二步创建时的信息自动生成,在这里,你可以对其进行修改;“ X轴”、“ Y轴”和“筛选条件”分别可以为图设置 X,Y轴并过滤掉不需要统计的数据;右侧展示区需要在左侧设计区设置完毕之后点击“执行查询”按钮,才会展示图表。

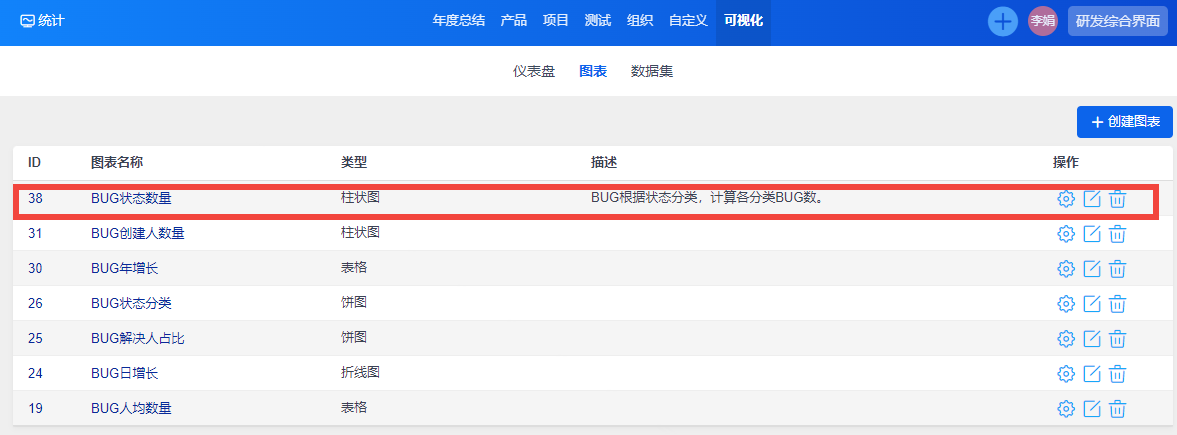

第四步:点击右上角“保存”按钮,保存当前图表,保存的图表会在图表列表中出现。

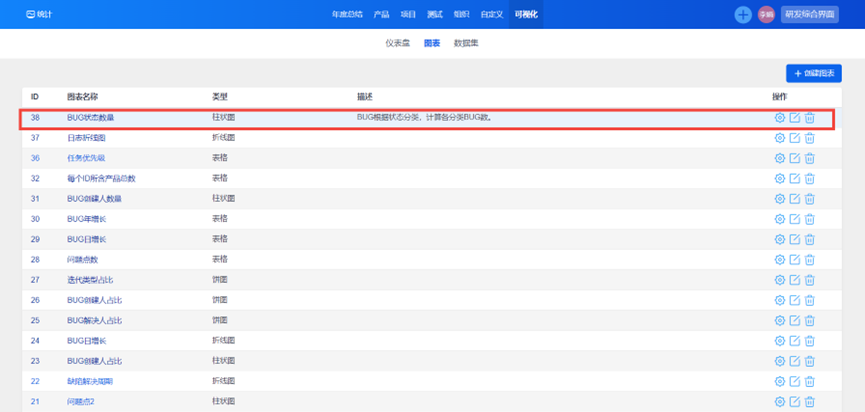

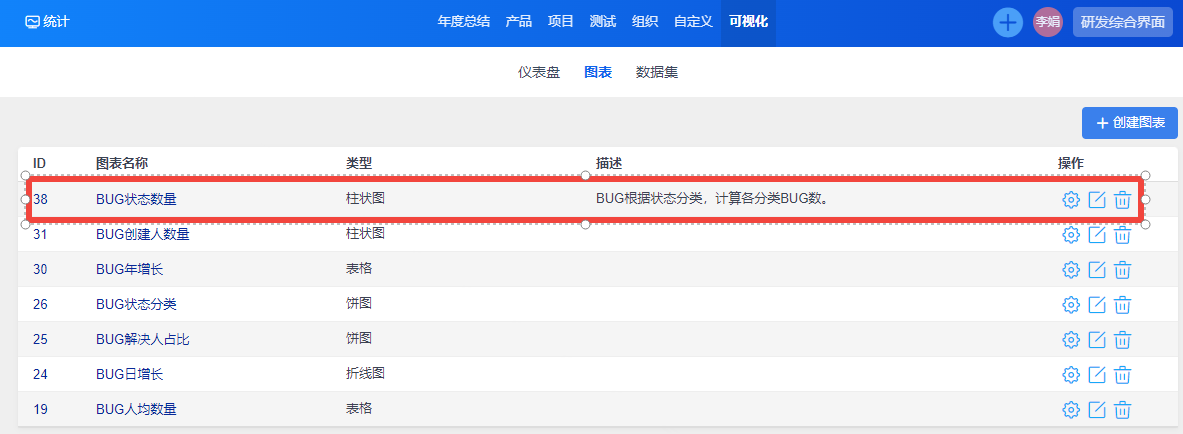

图表列表中右侧三个图表的含义分别为“设计图表”、“编辑图表”和“删除”,点击分别可以进入“设计图表”页面、“编辑图表“页面和删除该条图表。

      三、仪表盘

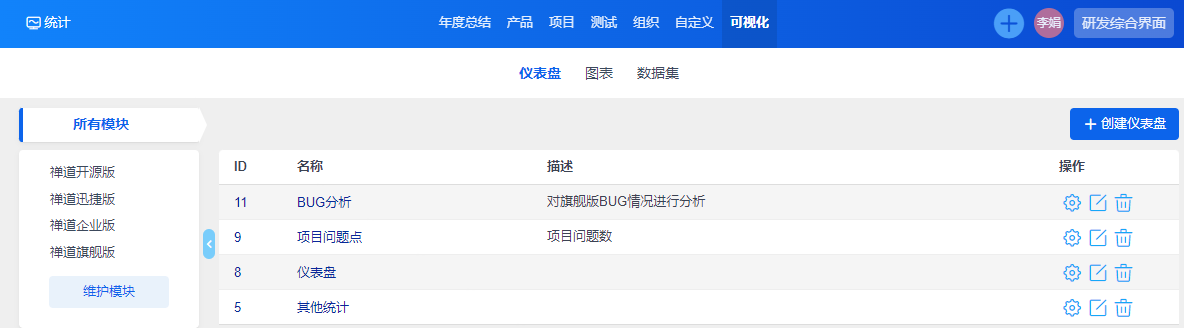

通过“统计” -“可视化”的仪表盘,可以对已保存的图表进行自由组合和排版。在“仪表盘“视图下,可以创建和维护仪表盘所属模块,可以创建新的仪表盘,所有创建的仪表盘都会在仪表盘列表中显示。

1、  维护模块

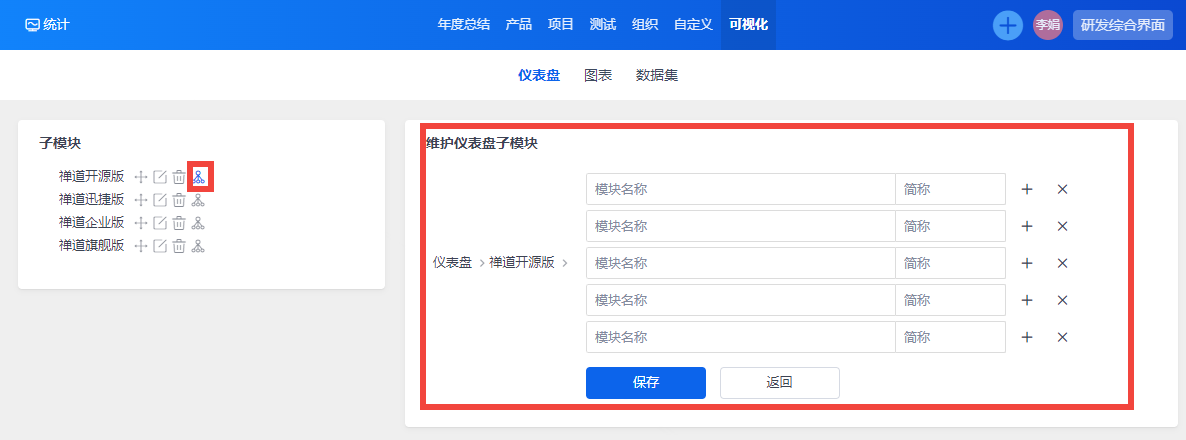

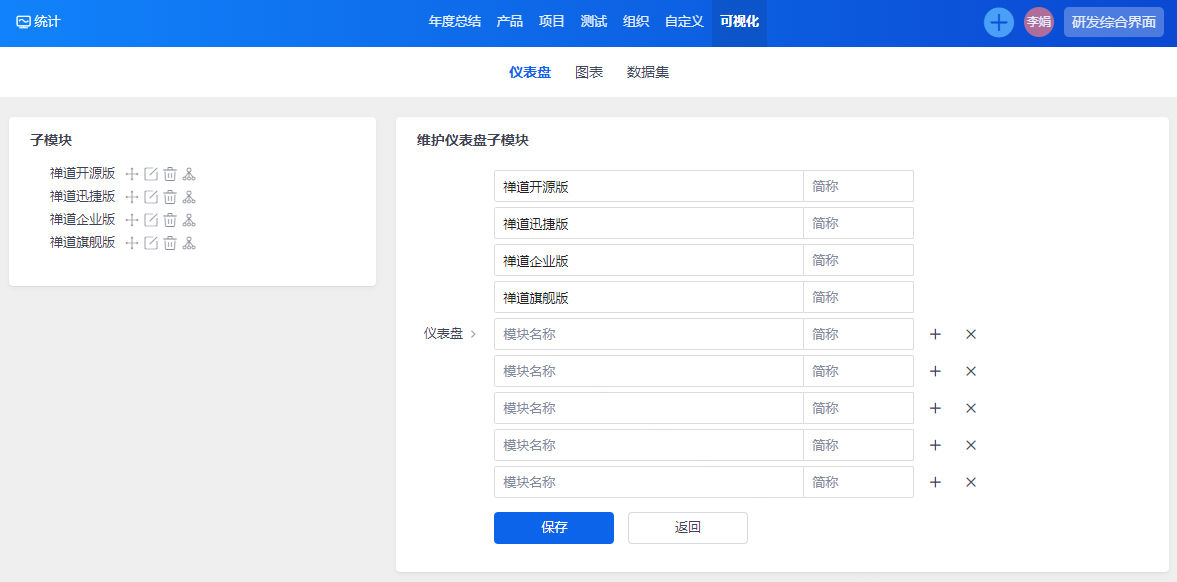

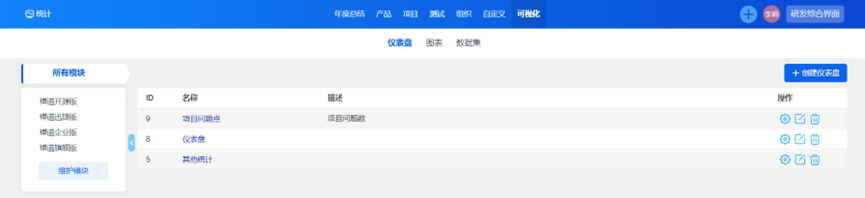

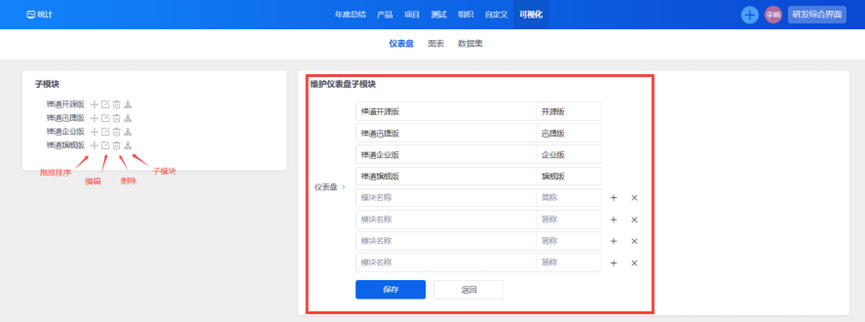

点击“维护模块“进入维护模块页面;可以对仪表盘下已有的子模块进行拖放排序、编辑、删除和子模块维护(点击进入子模块维护页面);仪表盘子模块的名称可以自由编辑,可以添加简称,也可以自由添加和删除子模块数量,保存后点击”返回“即可回到”仪表盘“页面。

2、 创建仪表盘

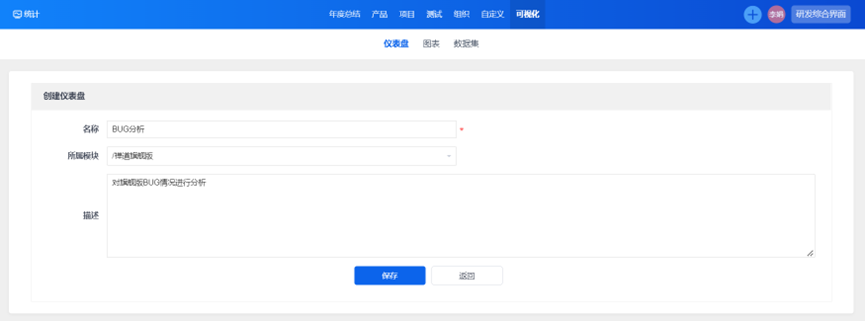

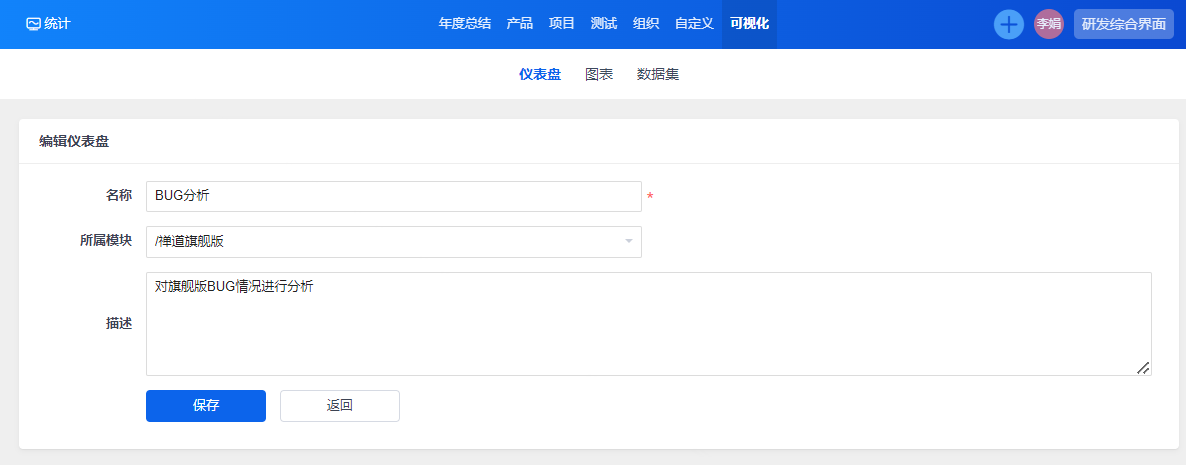

第一步:点击“创建仪表盘“进入仪表盘创建页面;

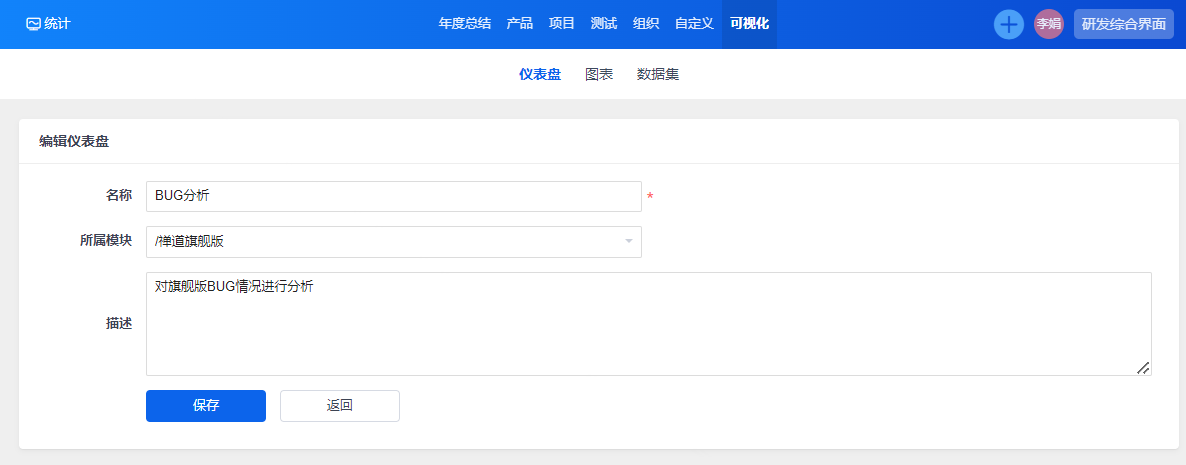

第二步:为仪表盘添加名称,选择该仪表盘所属模块,为该仪表盘添加描述,点击保存进入仪表盘设计页面。

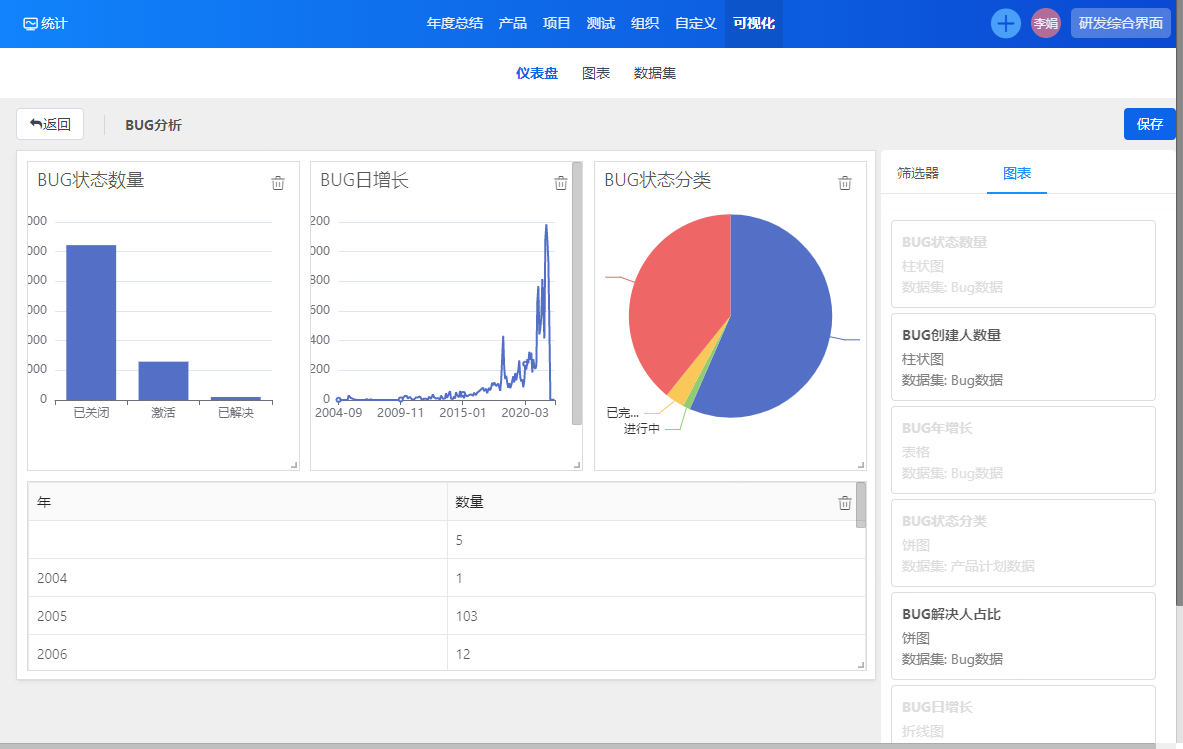

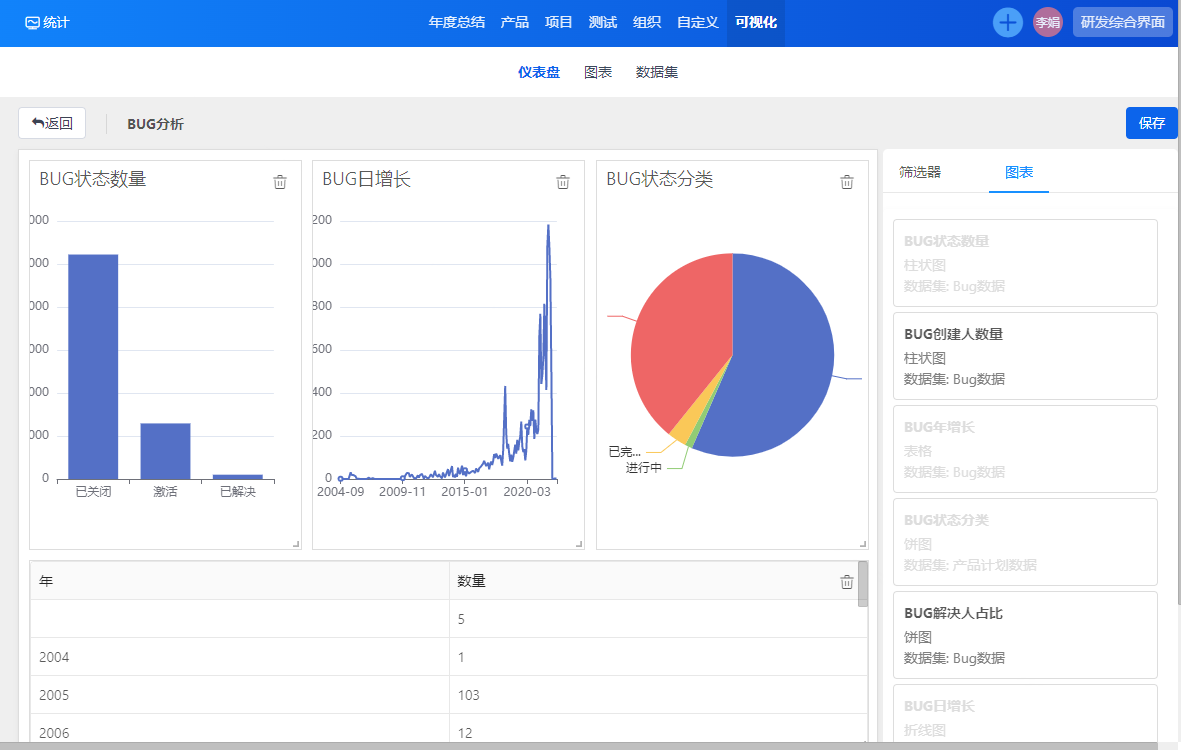

第三步:将右侧已设计完成的图表拖入左侧仪表盘中,并调整大小。左侧为仪表盘展示区域,右侧为图表区(卡片展示),卡片灰置的为已放入仪表盘中,同时在此处仍可以添加筛选器对全局进行过滤。

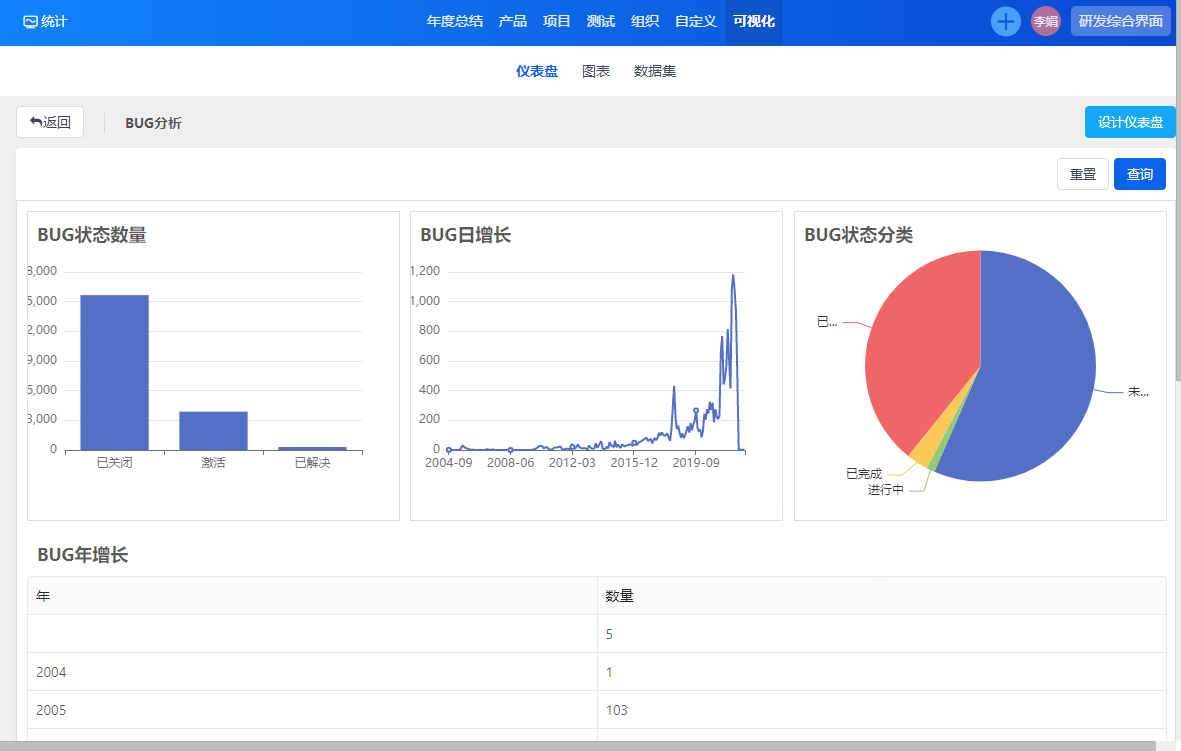

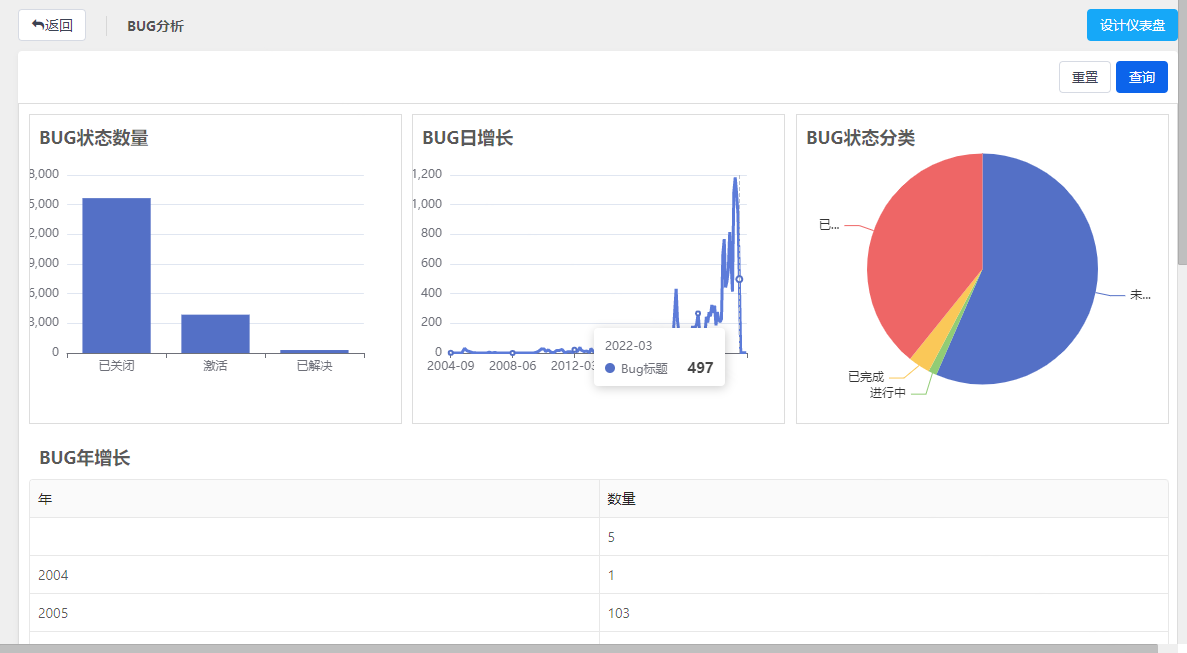

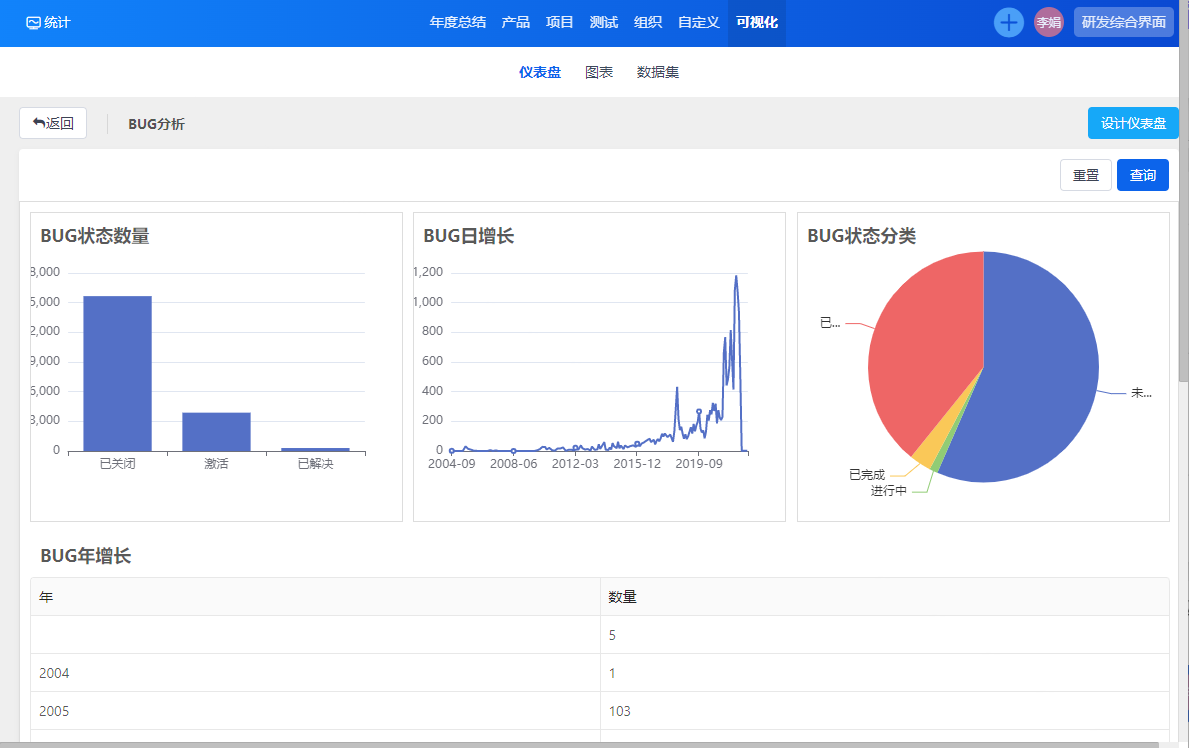

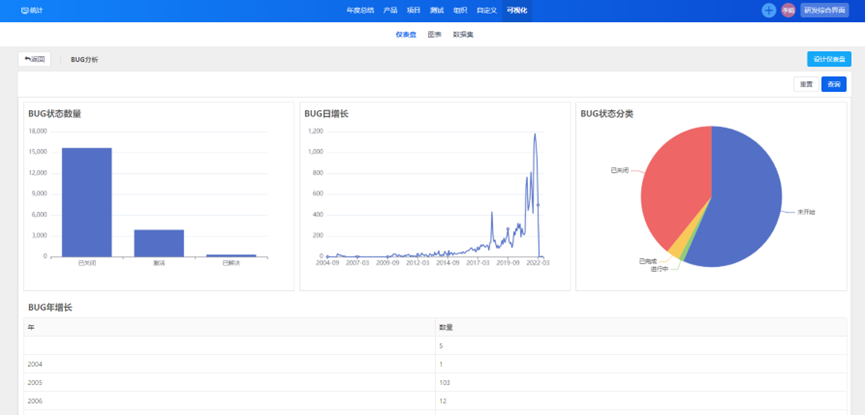

第四步:点击保存生成仪表盘。保存后的仪表盘可以进行重置,也可以通过“查询“刷新计算结果。
