功能介绍

图表是禅道系统BI模块的核心功能之一，主要用于数据可视化展示和管理。该模块分为查看页面和设计管理页面，提供从图表展示到设计的全流程功能。用户可以通过分组树查看不同类别的图表，支持多图表组合查看，并进行分组管理、图表设计等操作。通过SQL查询数据、参数设置、筛选器配置等功能，实现数据的灵活可视化呈现。

使用场景

数据分析展示：在BI页面，用户可以浏览内置和已发布的各类图表，快速洞察数据。可以根据业务需求在不同分组中查找特定图表，或通过组合查看功能同时对比多个相关图表。
图表分类管理：企业版及以上用户可以在设计页面维护图表分组结构，根据业务条线或数据类型对图表进行分组管理，包括新增、编辑和删除分组，保持图表库的条理性。
定制化图表设计：数据分析师可以通过图表设计器创建定制化图表，使用SQL查询获取数据源，设置图表参数、筛选条件和基本信息，满足个性化的数据可视化需求。
多团队协作：企业版及以上用户可以对已有图表进行全生命周期管理，包括设计修改、版本更新、删除废弃图表等操作，确保图表库的时效性和准确性。

• 通过图表分组树，查看不同分组内的图表。
• 通过组合查看功能，可以同时查看多个图表。
• 通过维护图表分组功能，可以对分组进行增加、删除、编辑的操作。
• 通过图表设计器，可以使用SQL查询数据、设置设计参数、设置筛选器、设置基本信息等。
• 在图表的设计列表中，可以对图表进行设计、编辑、删除的操作。

一、查看图表

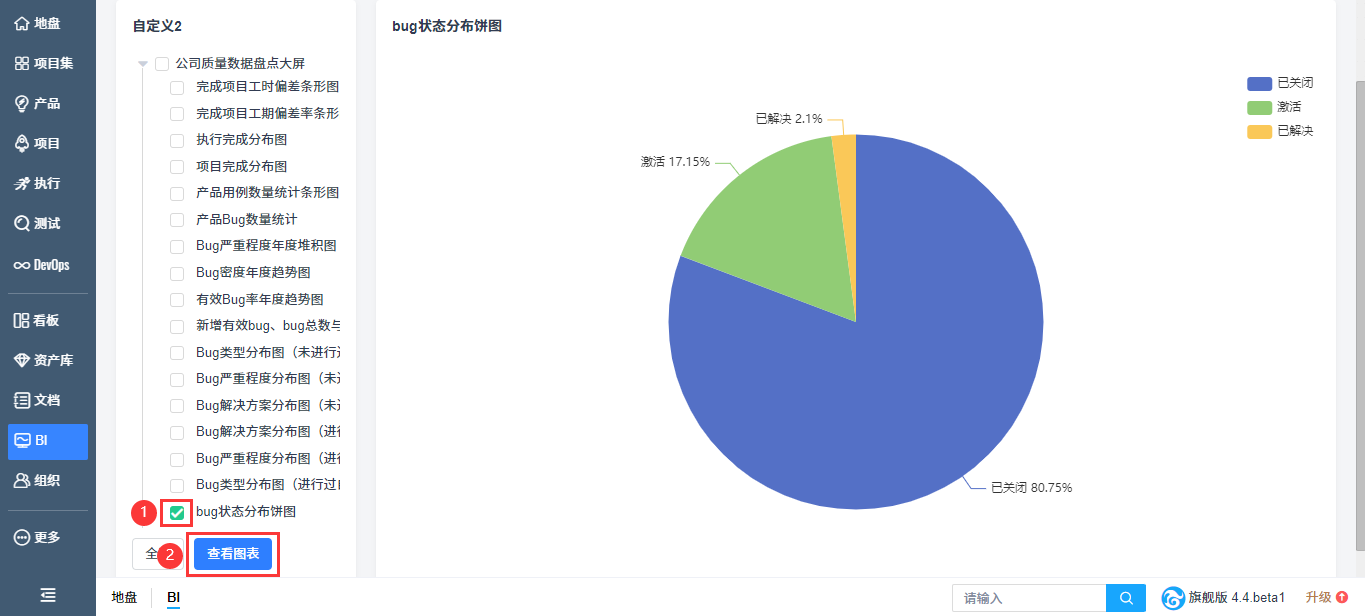

1. 在“BI”-“图表”的查看页面中，查看不同分组内的内置图表和已发布图表。

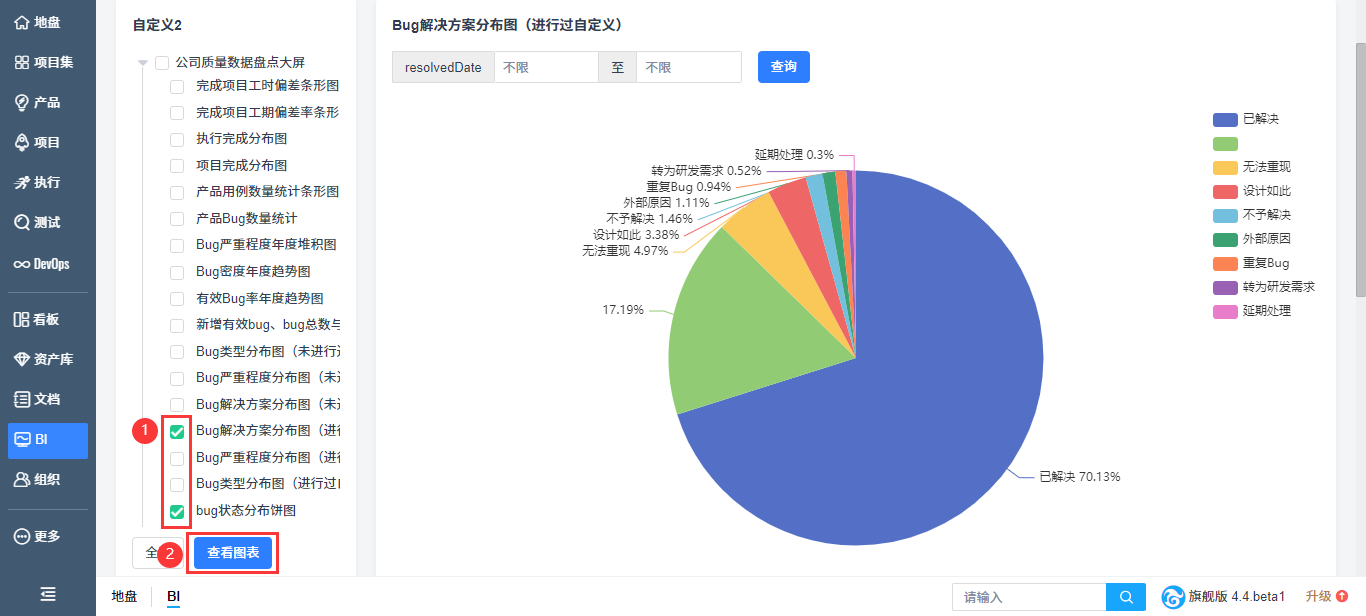

2. 在“BI”-“图表”的查看页面中，勾选不同分组内的图表，可以同时查看多个图表。

二、维护图表分组（企业版）

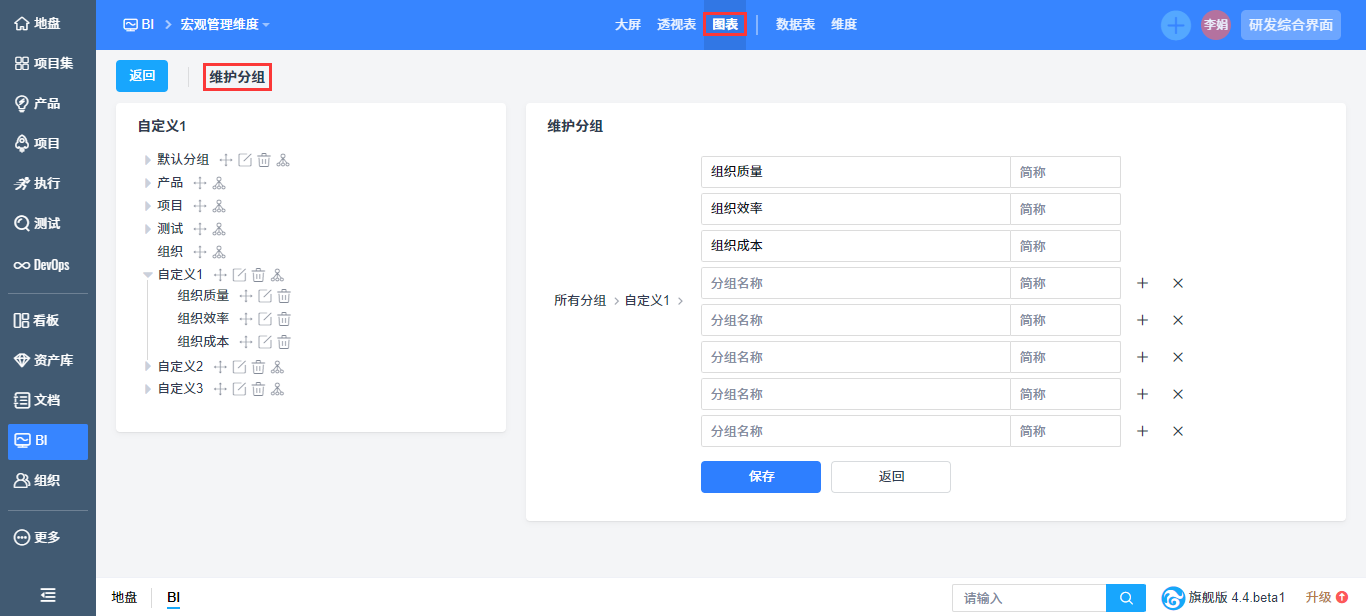

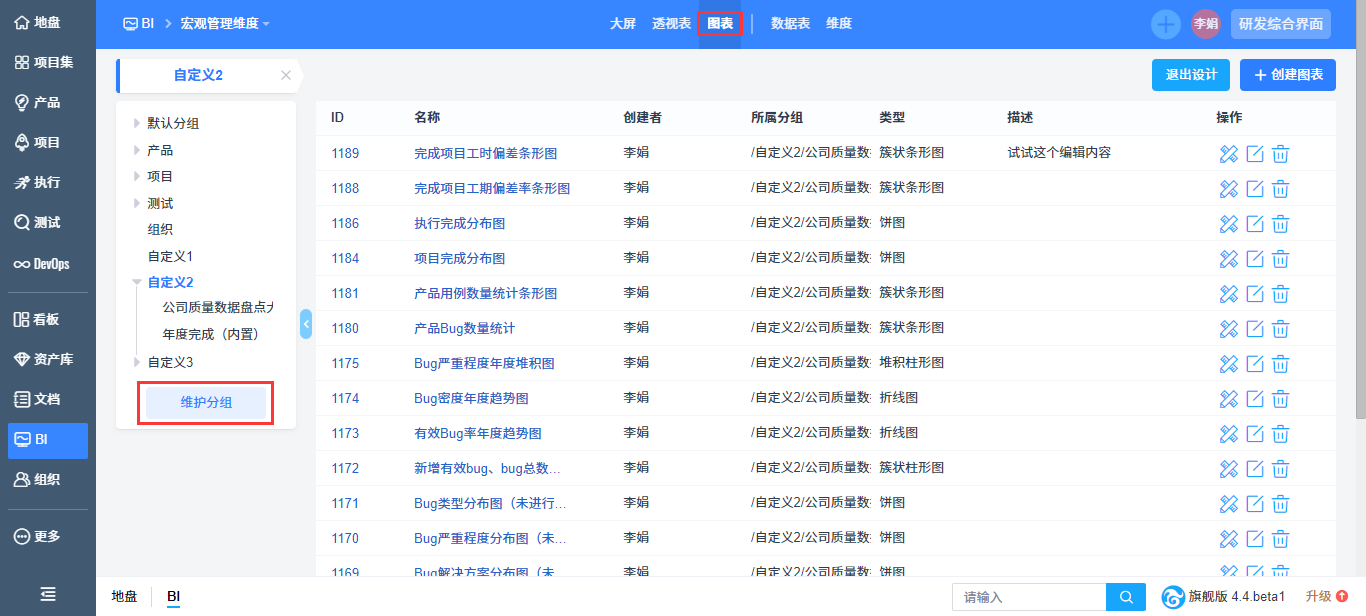

在“BI”-“图表”的设计管理页面中，点击维护分组按钮，进入维护分组页面，可以对分组进行增加、删除、编辑的操作。

三、创建图表（企业版）

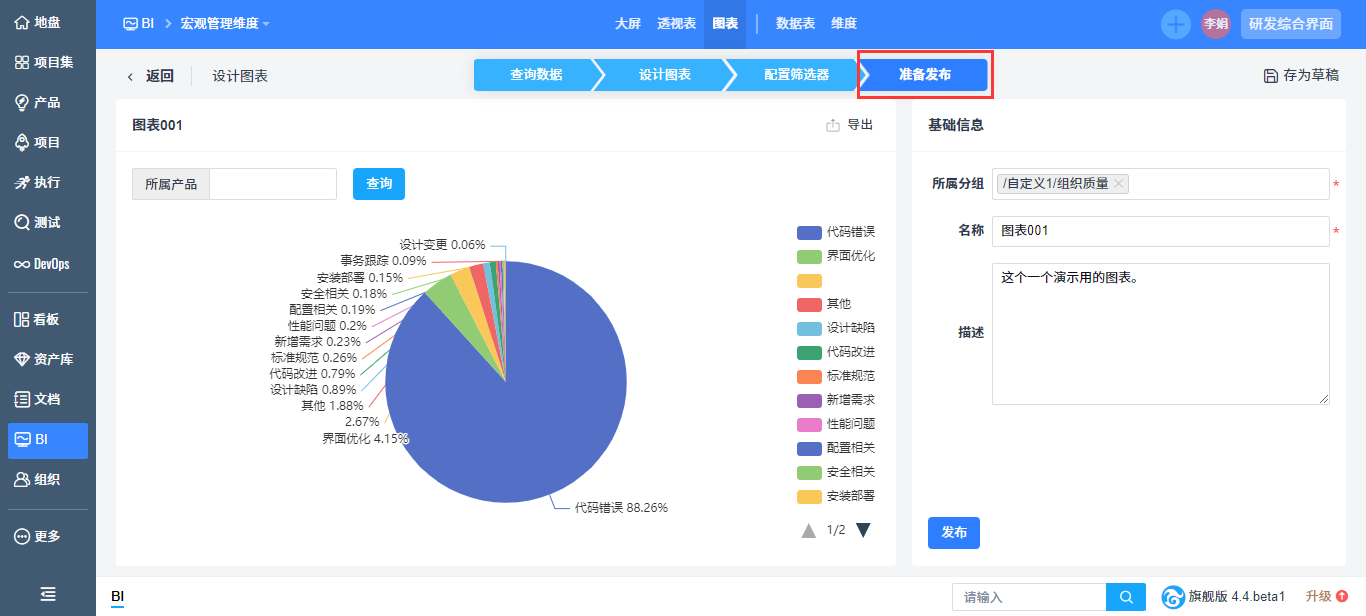

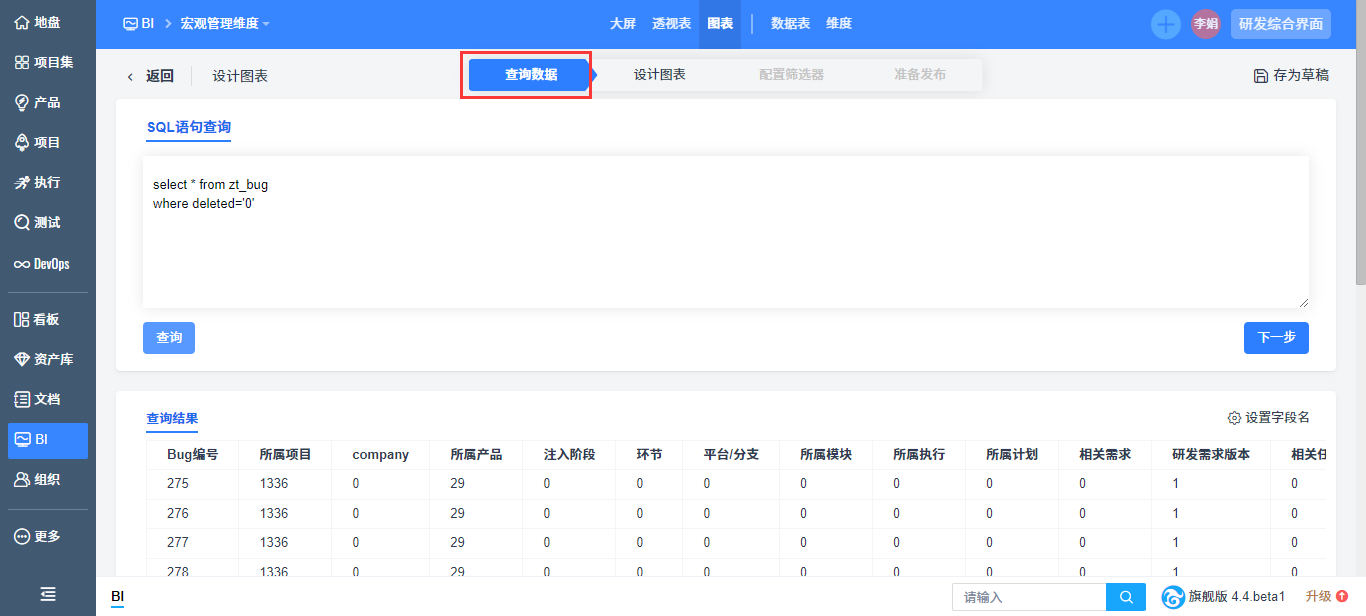

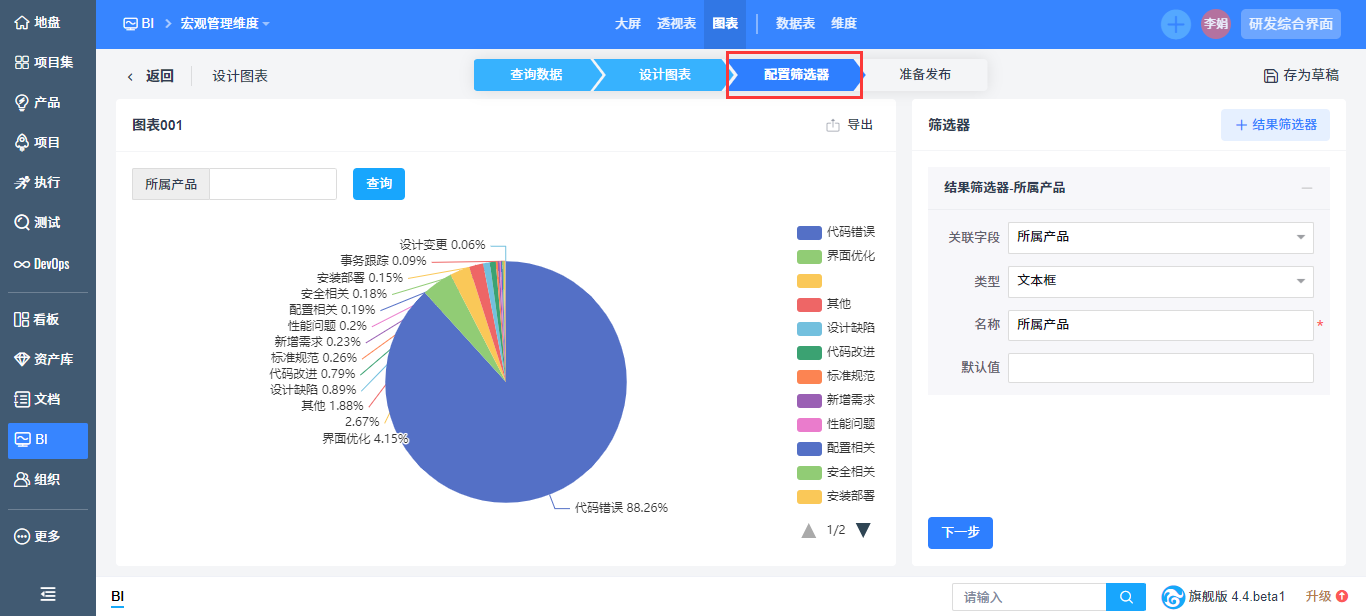

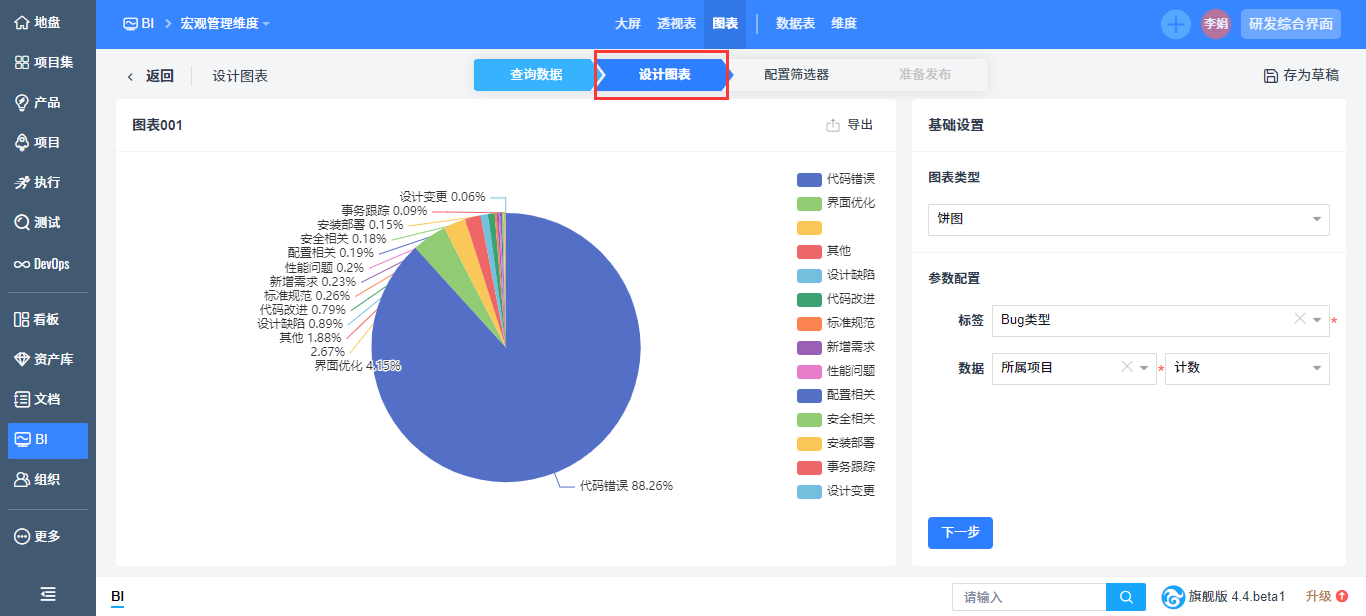

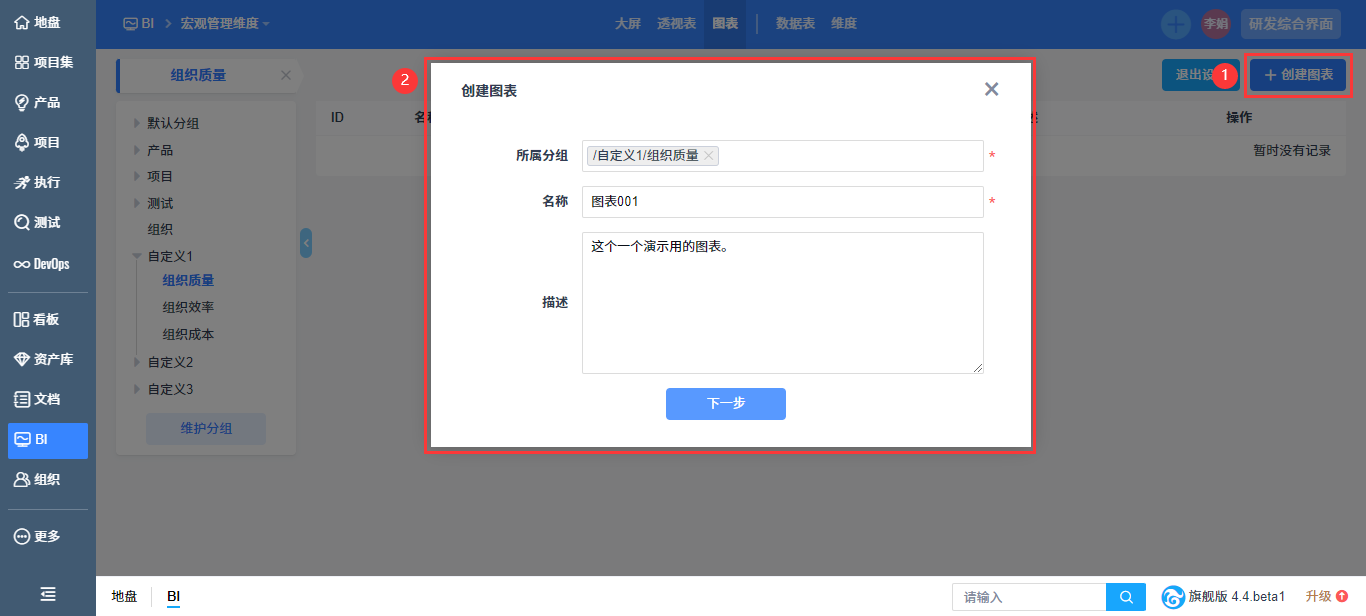

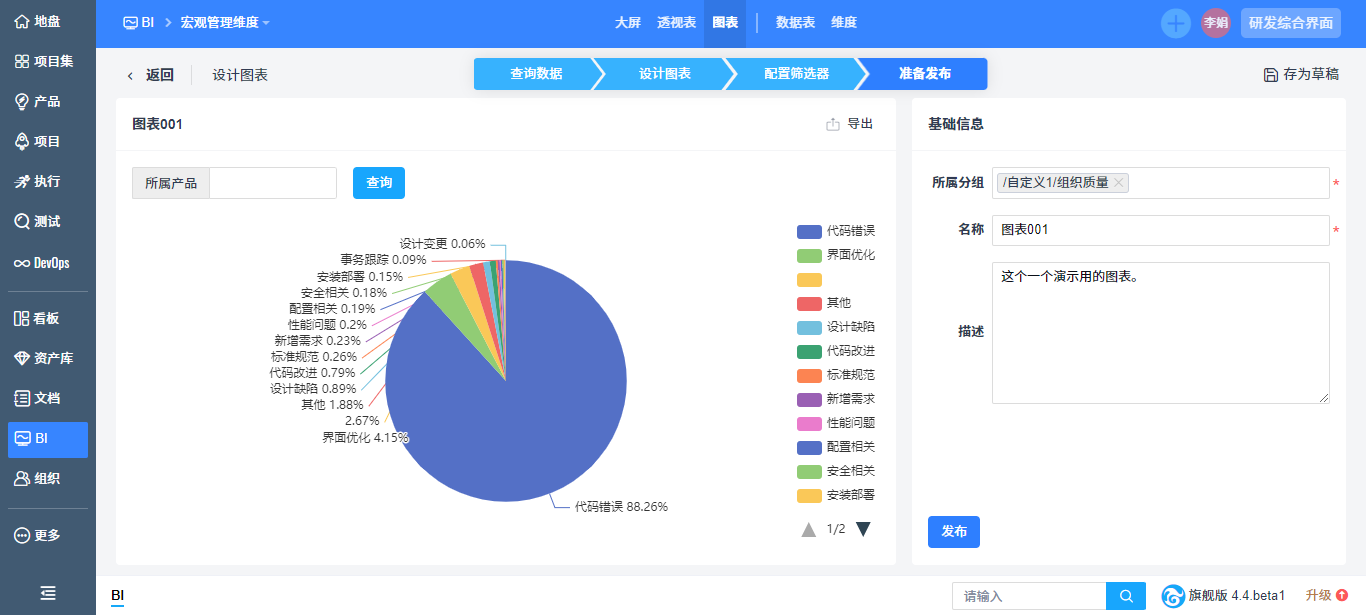

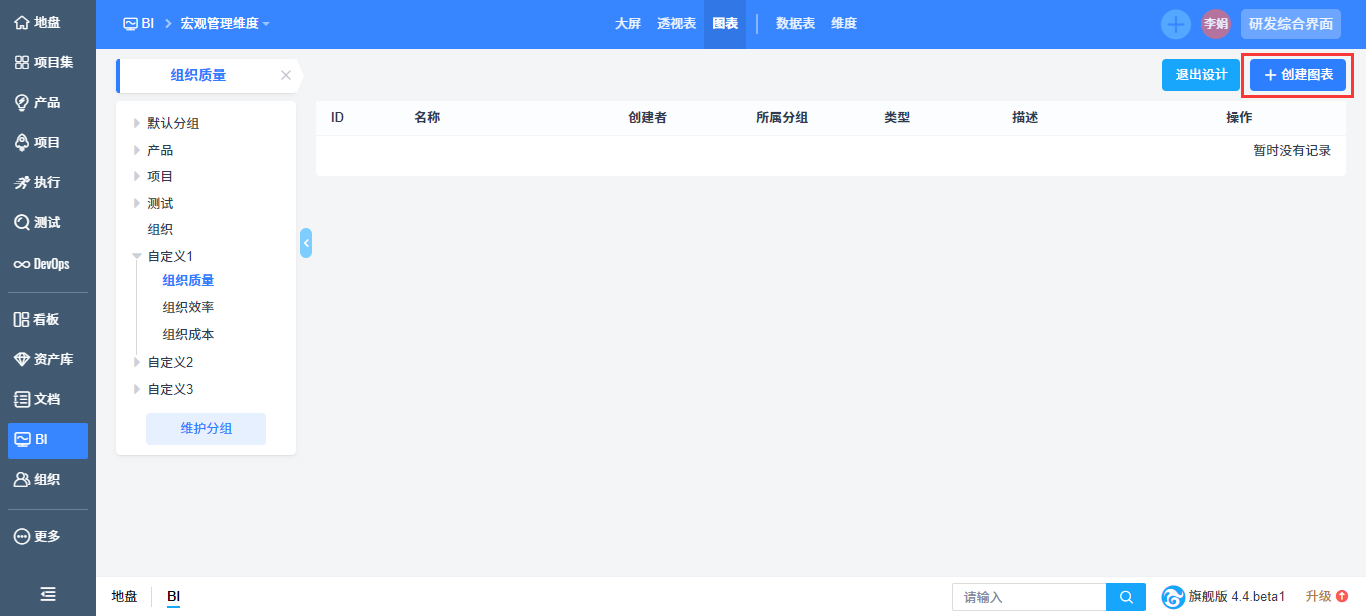

在“BI”-“图表”的设计管理页面中，点击创建图表按钮，进入图表设计器，可以通过SQL查询数据，设置设计参数、设置结果筛选器、设置基本信息等。

四、图表管理（企业版）

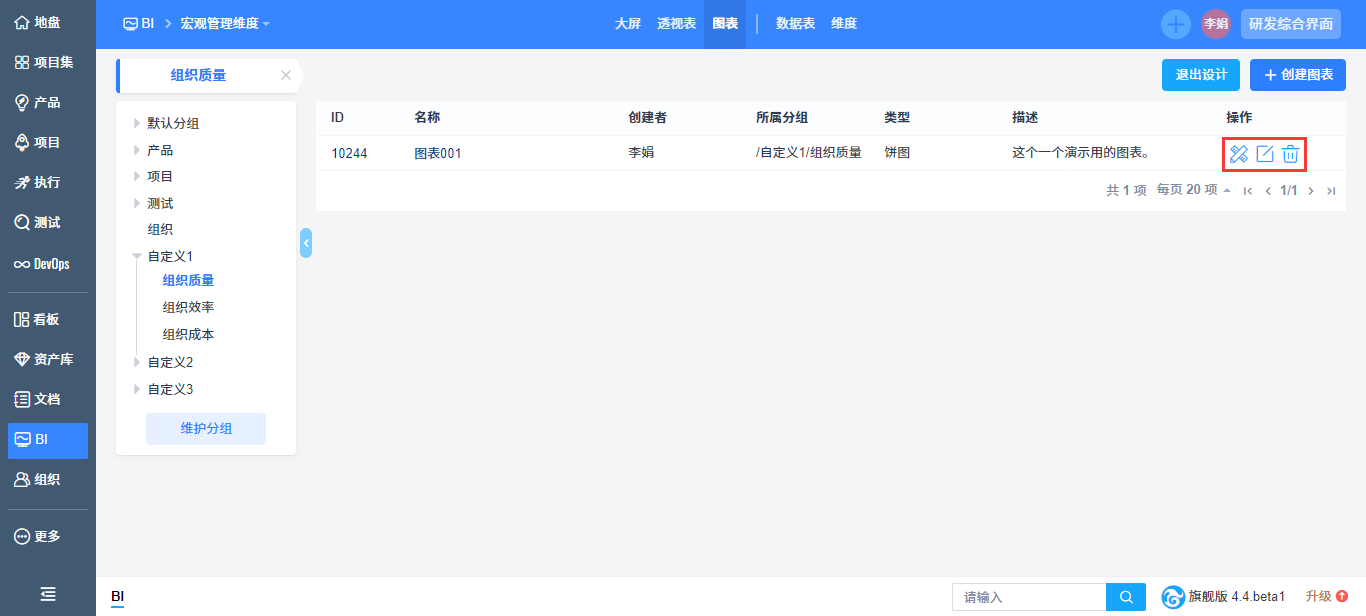

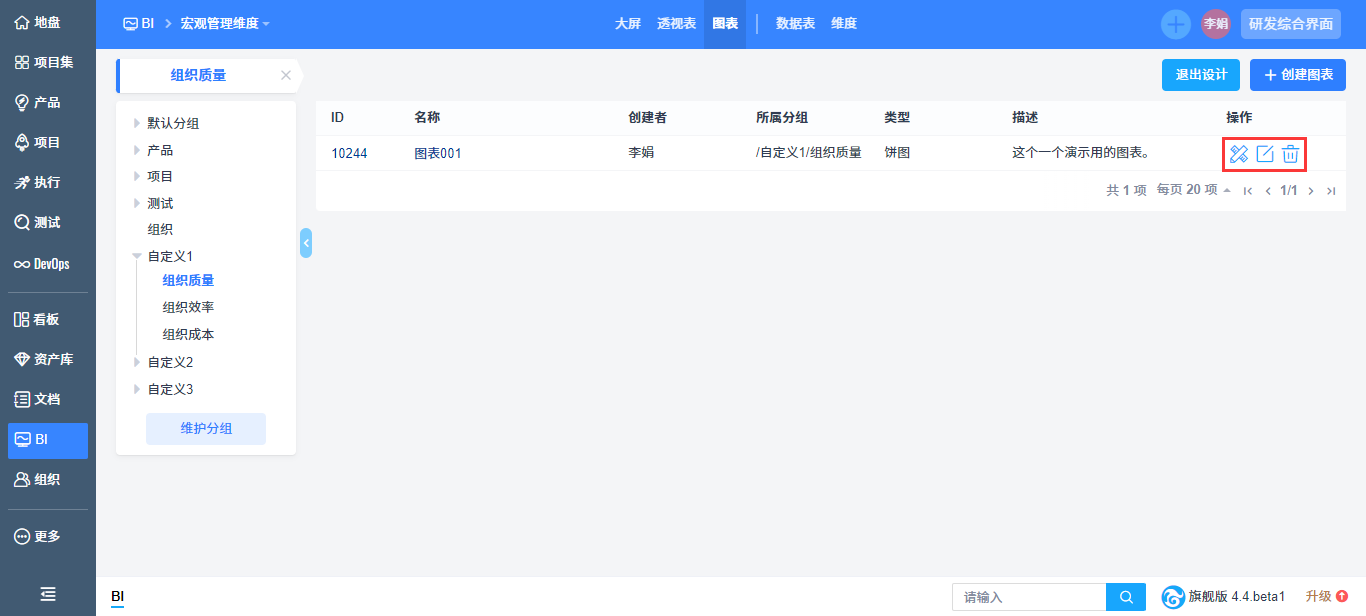

在“BI”-“图表”的设计管理页面中，可以对图表进行设计、编辑、删除的操作。
